产品简介
Product Brief

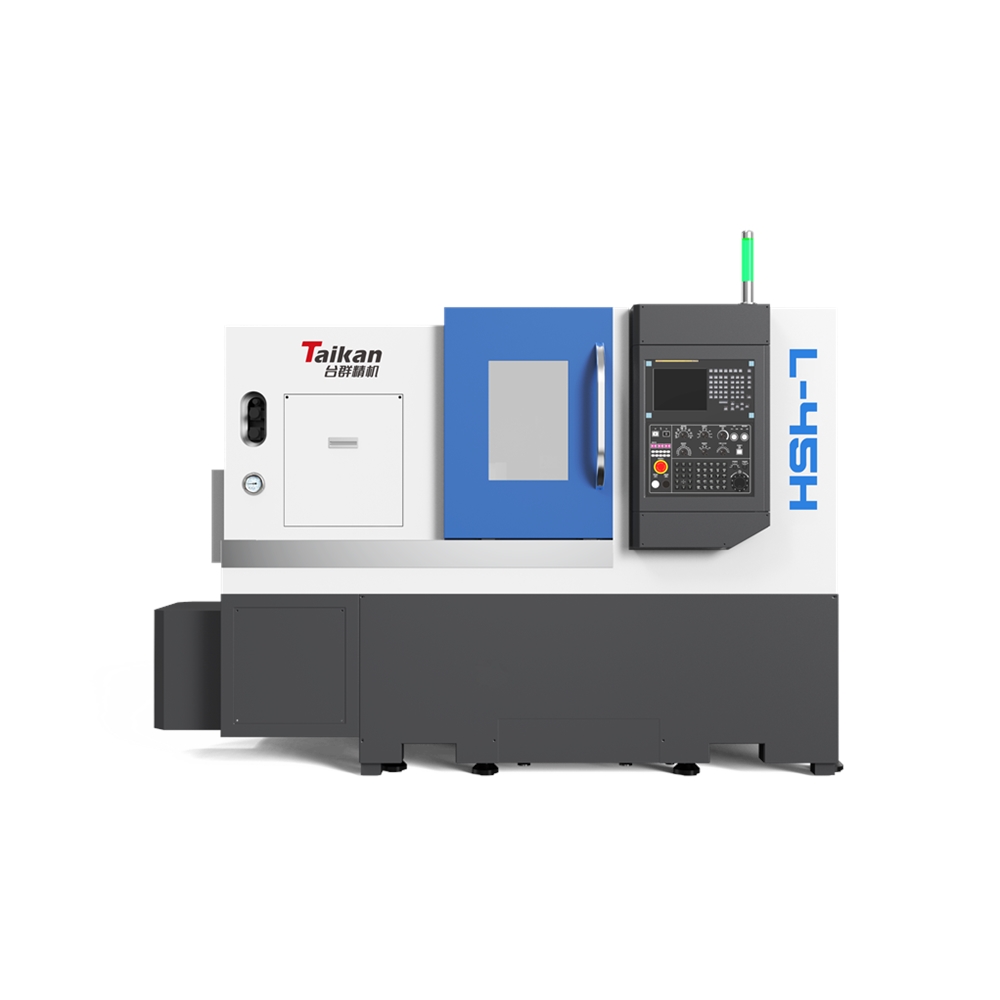

亚星精机L-45H型数控卧式车床是双坐标两轴联动、半闭环数控机床。本机床机、电、液一体式布局，采用全封闭防护罩，拉门向左开，旋转操纵台位于右端固定防护罩上，操作方便。各伺服进给轴均采用高速静音滚珠丝杠，弹性联轴器直接连接，移动速度快、噪声低、定位精度和重复定位精度高；伺服电机内装绝对值编码器，无累计误差，无需记忆、无需找参考点、切断电源后位置信息不会丢失。本机床功能强，精度高，布局合理，造型美观，易于操作，维修方便。
产品特性
Product characteristics
整 体：机床为机、电、液一体式布局，30°整体斜床身，具有结构紧凑、刚性高、排屑流畅、操作方便等优点；导轨型式为滚动导轨，驱动部件采用高速静音滚珠丝杠，具有速度快、发热少、定位精度高的优点；机床为全封闭式防护，自动排屑、自动润滑、自动冷却。基础大件均采用优质树脂砂造型、高强度铸铁材料铸造而成，使机床得到高刚性和稳定的精度。
主 轴：本机床主传动系统采用高性能伺服电机驱动，顺利获得皮带带动主轴转动，主轴转速范围0-6000r/min。主轴前支撑采用了三联高精度角接触球轴承，后支撑采用两联高精度角接触球轴承，满足轴向、径向切削力的承载要求，高转速要求。
刀 塔：本机床采用伺服刀台塔，换刀速度快，可靠性高。
尾 架：（选配）采用液压式尾架，活顶尖结构，精度高，刚性高，性能可靠。
驱 动：纵、横向驱动采用了FANUC高性能伺服电机，定位精度高，动作灵活可靠。
系 统：配备高性能FANUC 0i-TF PLUS（5）数控系统，βi系列高性能研讨主轴电机和伺服电机，保证了机床控制的稳定性，也保证了用户要求的数控加工功能和辅助功能。
加工工件
Machining workpiece
加工视频
Processing video
产品参数
Product parameters
| 机型 | 项目 | L-45H |
| 加工范围 | 床身上最大回转直径(mm) | φ600 |
| 最大加工直径(mm) | φ450 | |
| 最大加工长度(mm) | 500 | |
| 最大棒料直径(mm) | φ75 | |
| 行程 | X轴行程(mm) | 240 |
| Y轴行程(mm) | ||
| Z轴行程(mm) | 530 | |
| Z2轴行程(mm) | ||
| 主轴 | 输出功率(kw) | 11/15KW |
| 主轴头形式 | A2-8 | |
| 主轴最高转速(rpm) | 2800 | |
| 卡盘油缸 | 10寸 | |
| 刀架 | 刀塔形式 | 伺服刀塔 |
| 刀具容量（Sec) | 12 | |
| 外圆刀具尺寸(mm) | 25×25 | |
| 最大镗刀直径(mm) | φ40 | |
| 尾架 | 尾架形式 | 液压尾架(选配) |
| 控制系统 | NC形式 | FANUC 0I TF(5) |
| 排屑形式 | 自动后排 |
